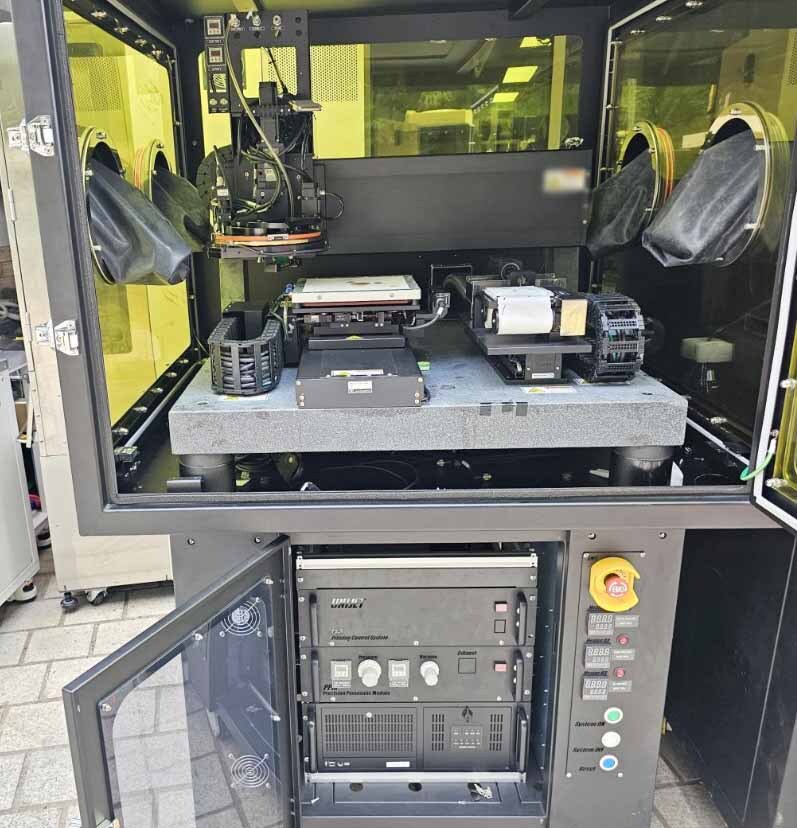

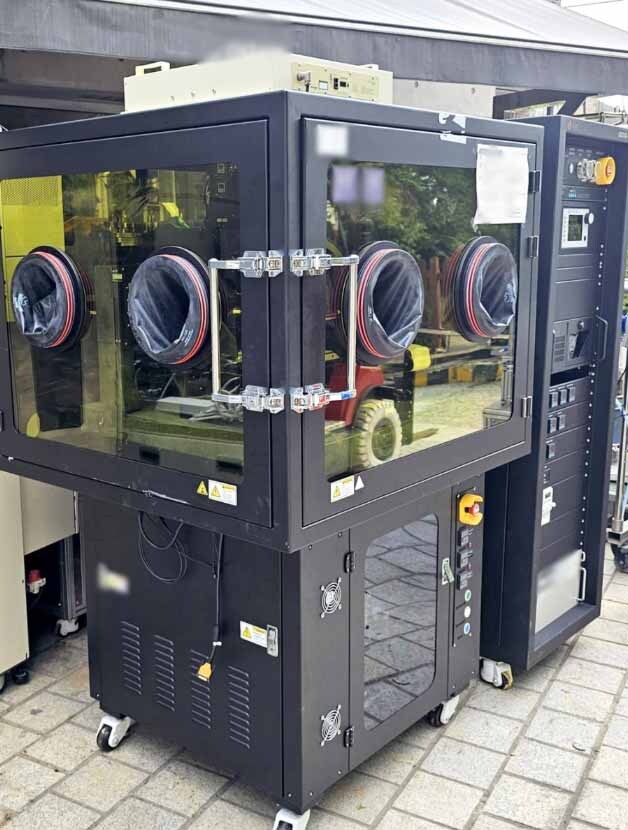

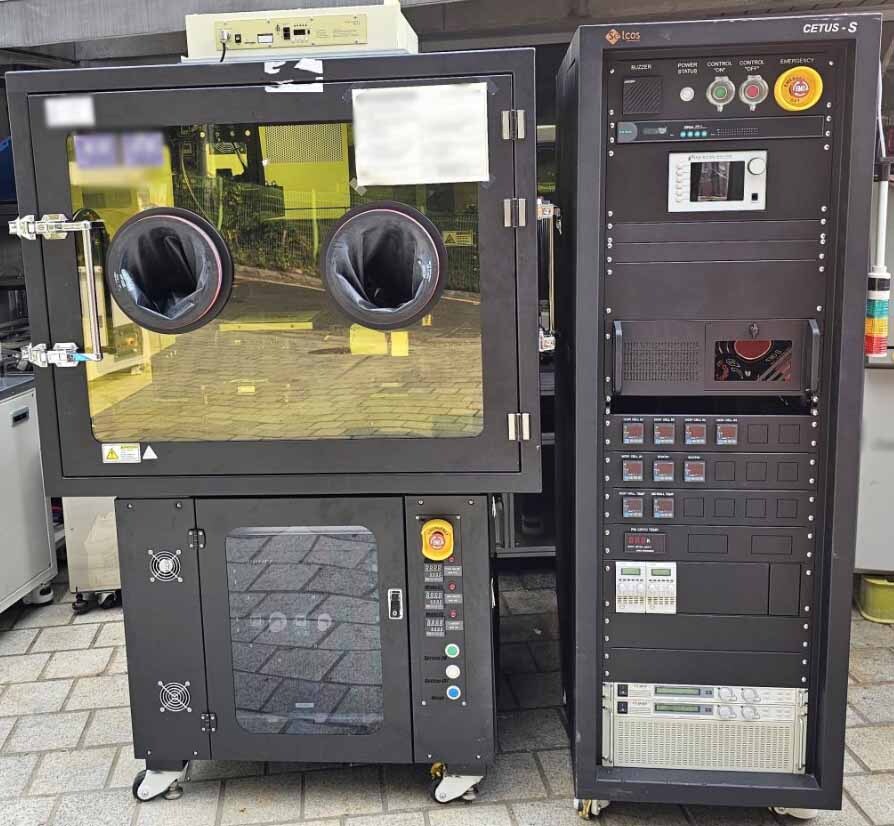

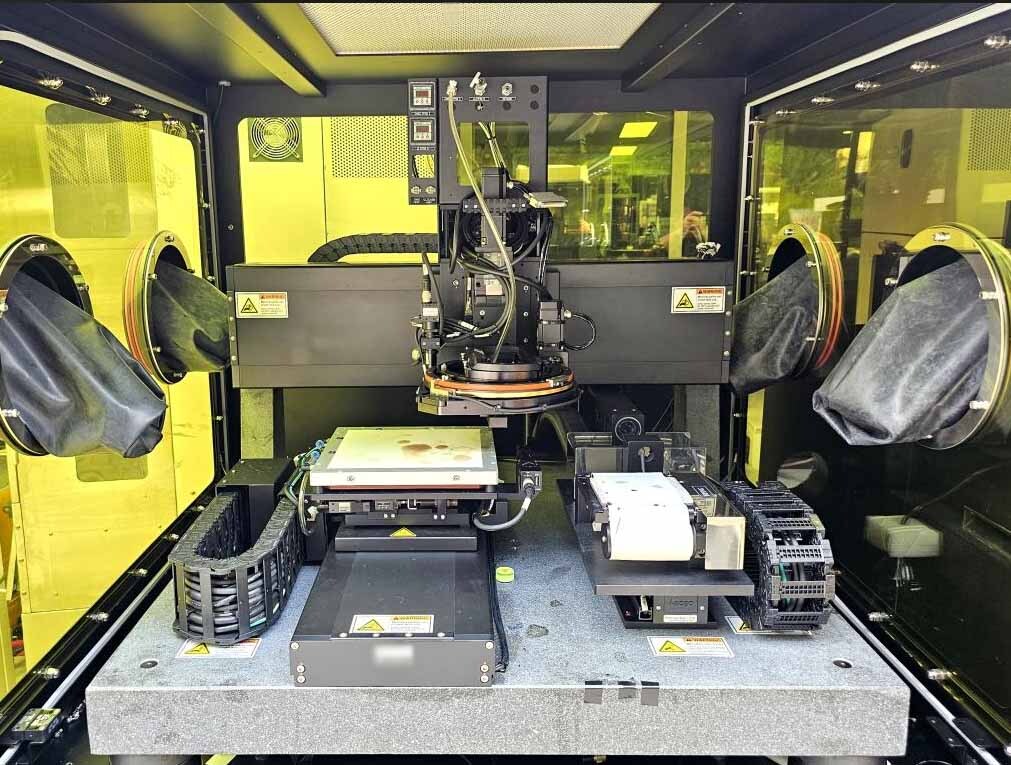

中古 SELCOS CETUS-S #293793544 を販売中
URL がコピーされました!
タップしてズーム
SELCOS CETUS-Sは、半導体製造および研究用途における精密な薄膜成膜用に設計された先進スパッタリング装置です。この最先端のシステムには、さまざまな革新的な機能と技術が組み込まれており、優れたフィルム品質と均一性を備えた高性能スパッタリングプロセスを実現しています。CETUS-Sユニットの中核には、金属またはセラミック材料で作られた複数のスパッタリングターゲットを備えた高真空チャンバーがあります。これらのターゲットは、蒸着プロセスの材料源となり、下に配置された基板上に薄膜を作成するために高エネルギーイオンを使用してスパッタされます。チャンバーは、高品質のフィルムの堆積を確保するために、低レベルの不純物と優れた真空レベルで制御された環境を維持するように設計されています。SELCOS CETUS-Sマシンの主な特徴の1つは、金属、酸化物、窒化物、およびその他の化合物を含む幅広い材料を堆積することができる、その汎用性の高いスパッタリング機能です。この柔軟性により、組成、厚さ、形態を正確に制御することで、複雑な多層構造の構築が可能になります。このツールは、DCとRFの両方のスパッタリングモードをサポートしており、ユーザーは特定の要件に最も適した蒸着方法を選択する柔軟性を提供します。CETUS-Sアセットには、電源、圧力、ガス流量などのスパッタリングパラメータを正確に制御する高度な電源およびRFジェネレータが装備されています。これらの機能により、異なる材料やフィルム特性の蒸着プロセスを最適化し、大きな基板領域での高い均一性と再現性を確保できます。さらに、リアルタイムモニタリングと制御システムを備えており、プロセスパラメータを瞬時にフィードバックし、オンザフライで調整して最適な蒸着条件を維持できます。SELCOS CETUS-S装置は、スパッタリング機能に加えて、フィルム成膜プロセスをさらに強化するための高度な基板処理および加熱オプションも提供します。フラット基板、ウェーハ、立体構造など様々な基板サイズ・タイプに対応し、幅広い素材に薄膜を成膜することが可能です。蒸着中の正確な温度制御は、抵抗加熱または赤外線加熱方式を使用して達成することができ、基板への均一なフィルムの成長と接着を保証します。さらに、CETUS-Sユニットには、現場監視ツール、基板バイアス機能、自動ターゲットスイッチングシステムなどの追加機能を搭載し、プロセス制御と生産性を向上させることができます。これらの高度な機能により、半導体デバイスの製造、太陽光発電、MEMS/NEMS、および精密な薄膜蒸着を必要とする研究分野における幅広い用途に適しています。SELCOS CETUS-Sスパッタリングツールは、高度な機能、汎用性、および優れたフィルム品質を備えた高性能の薄膜成膜のための新しい標準を設定します。優れた均一性と制御性を備えた高品質の薄膜を製造するための信頼性の高い効率的なソリューションをユーザーに提供し、要求の厳しい半導体や研究用途に最適です。
まだレビューはありません
