中古 LEYBOLD HERAEUS A550 VZK #9097914 を販売中
URL がコピーされました!
ID: 9097914
ウェーハサイズ: 3"

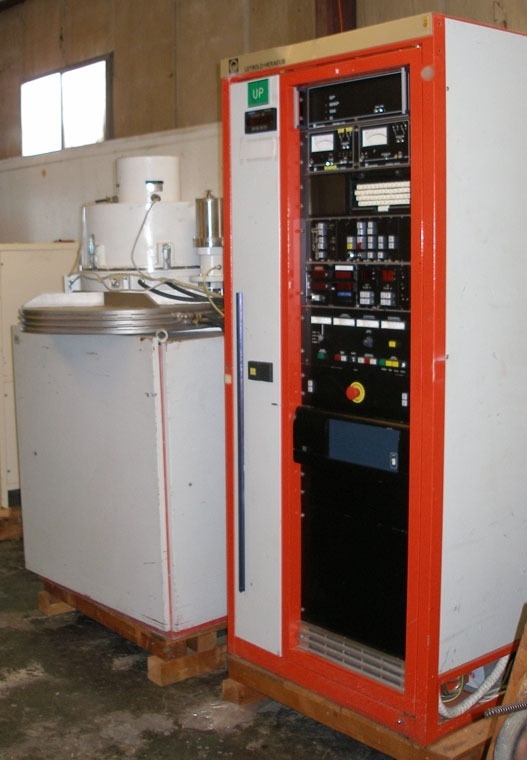

Sputtering system, 3"
Processes: RF Etch, RF sputtering, RF bias sputtering
Chamber size: 590 mm
Throughput: (10) Substrates, 3" Dia per load
Microprocessor controlled
Final vacuum: 5 x 10^-7 mbar
RF Power supplies: IS 7.5 and TIS 1.2

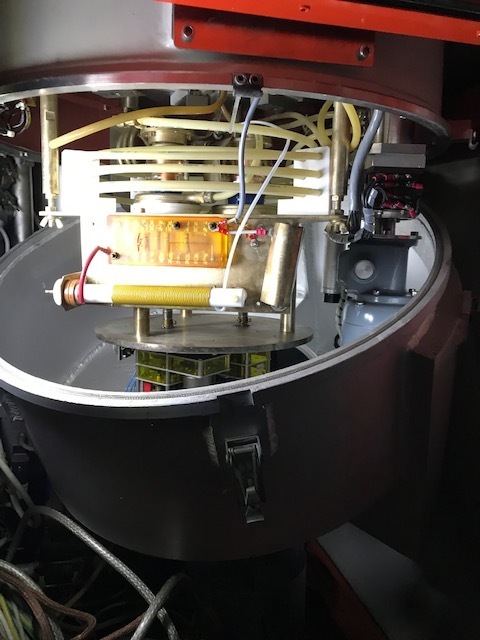

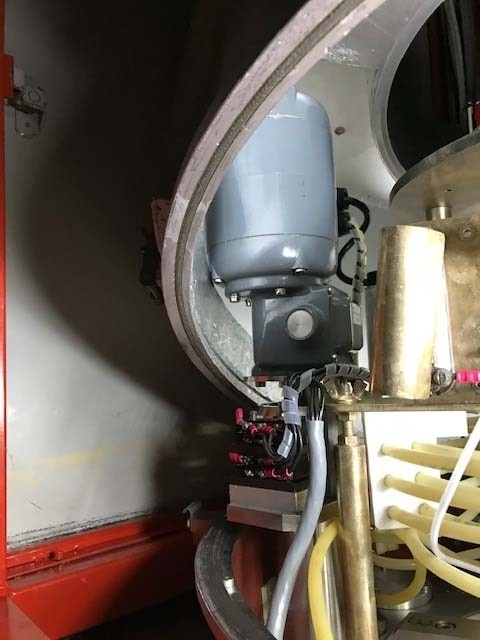

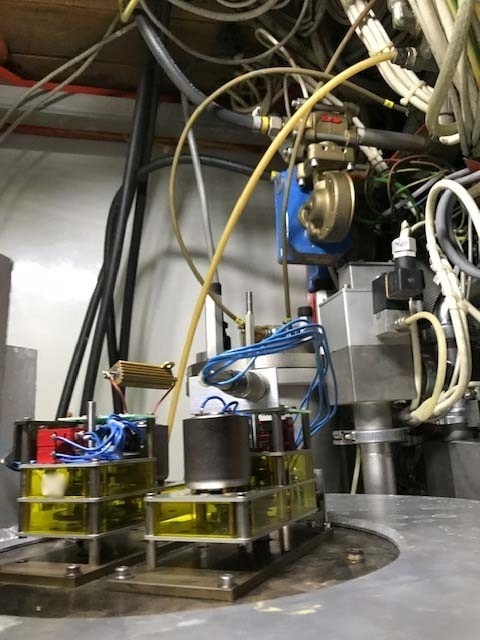

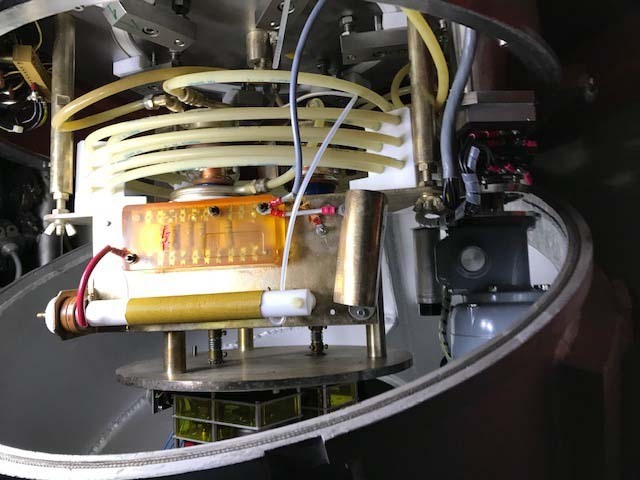

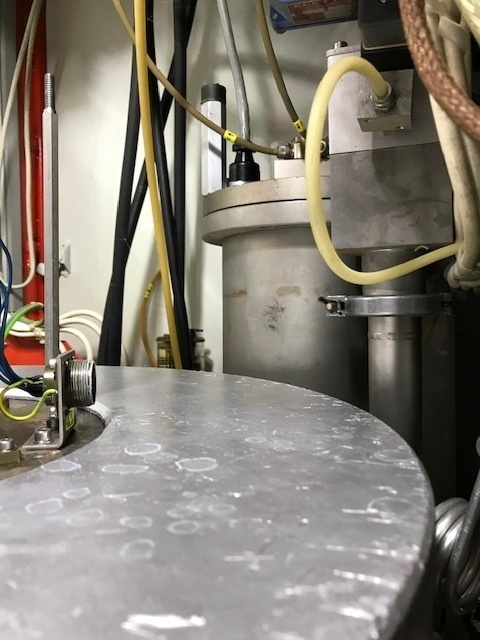

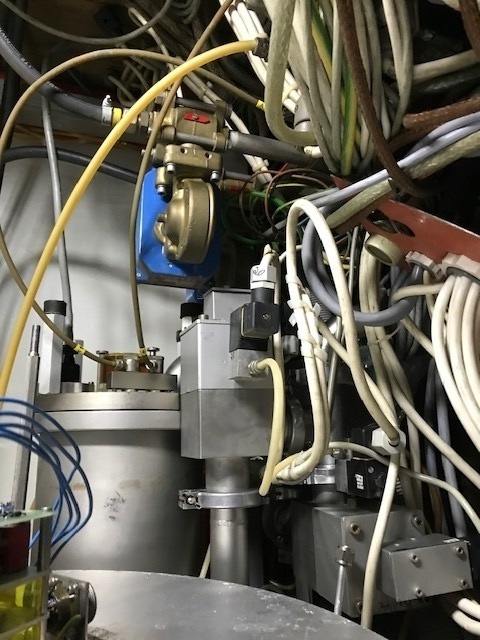

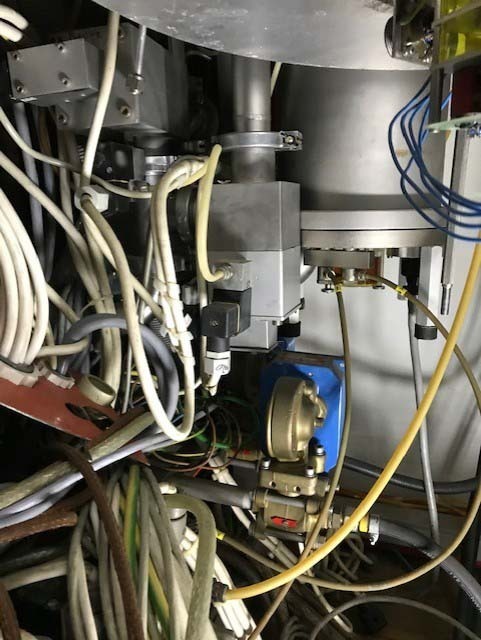

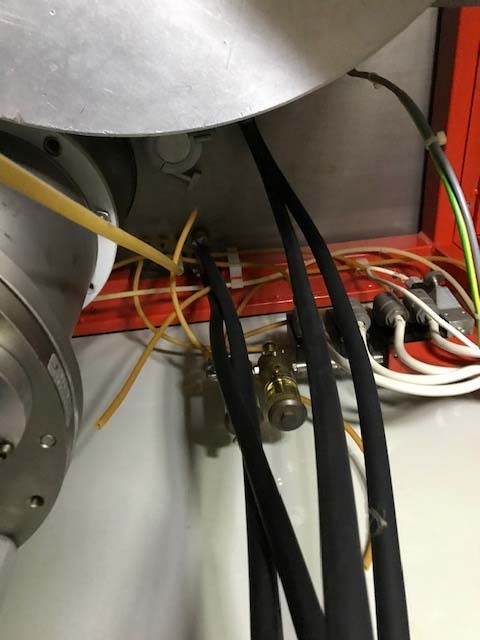

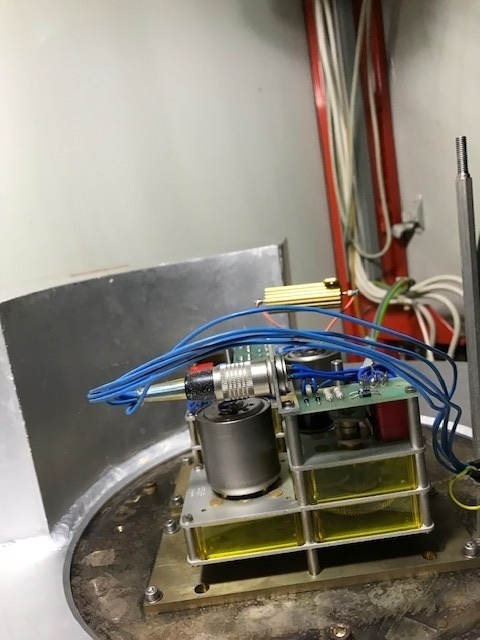

Vacuum chamber:
~24" Diameter
Baffles for pre-sputtering and sputter-etching

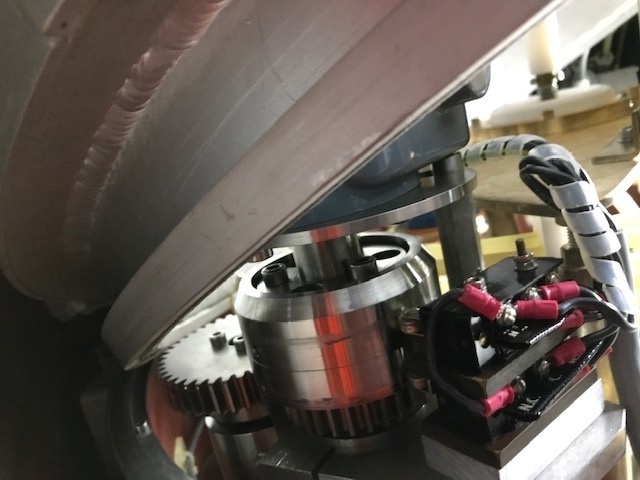

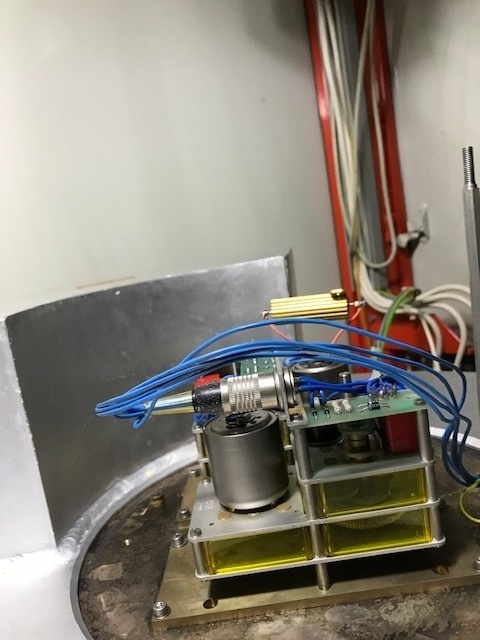

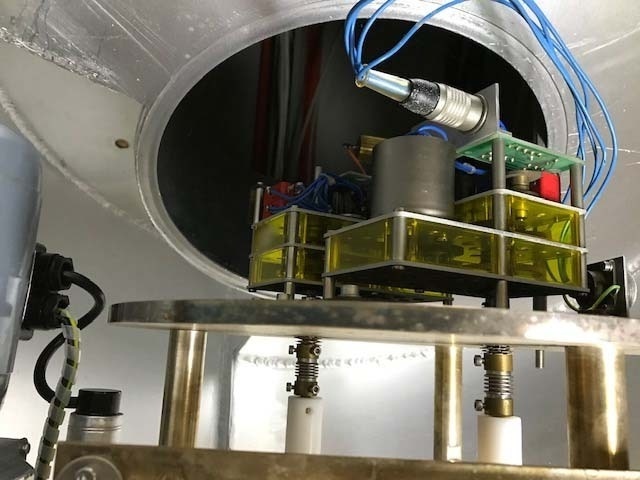

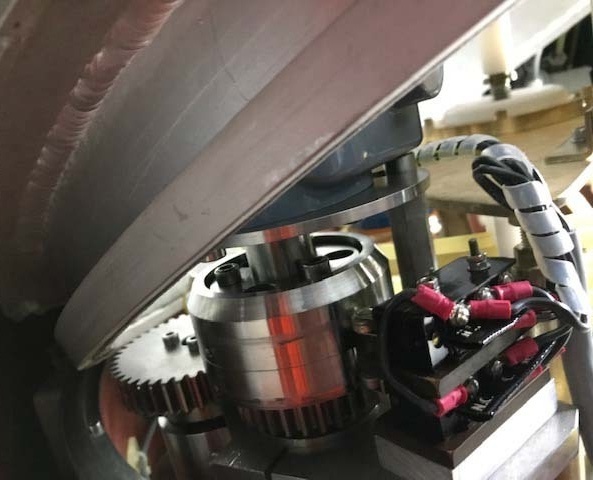

Water cooled substrate carrier
Substrate mounting plate

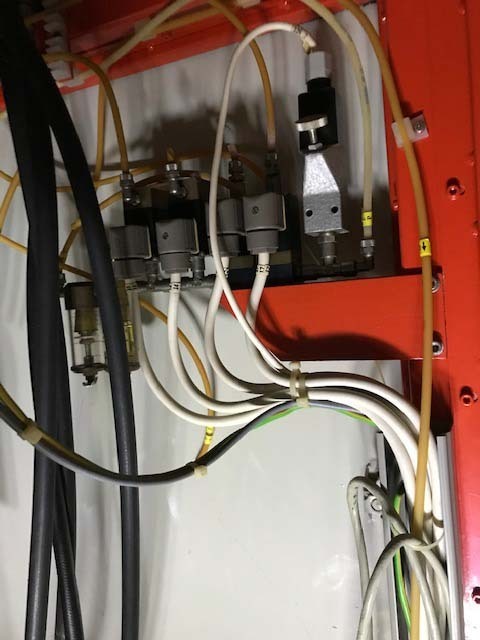

System components:
LEYBOLD System
LEYBOLD Sputtering chamber: ~24” diameter
LEYBOLD RF-Etching, RF sputtering

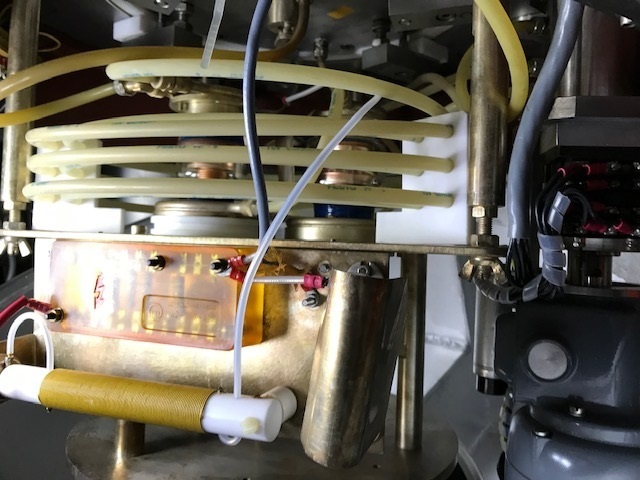

LEYBOLD Matching network
LEYBOLD RF-Bias, penningvac, medel PMhsz

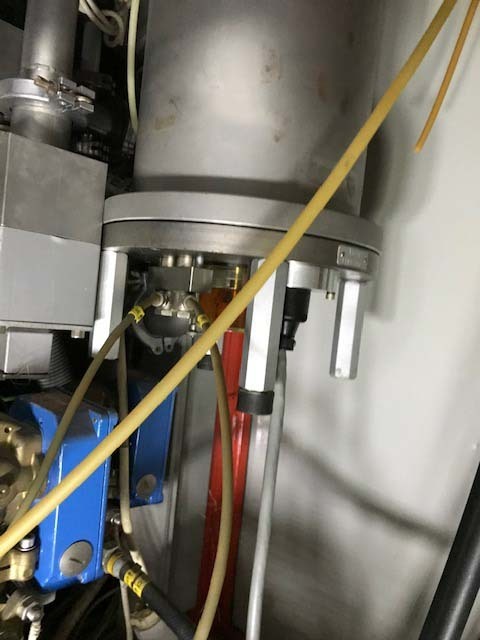

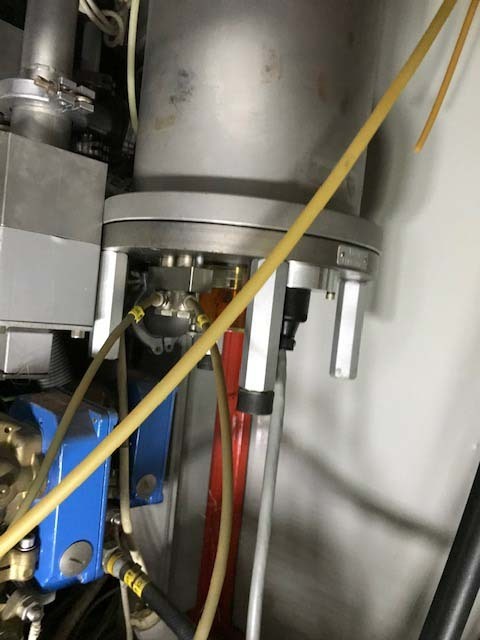

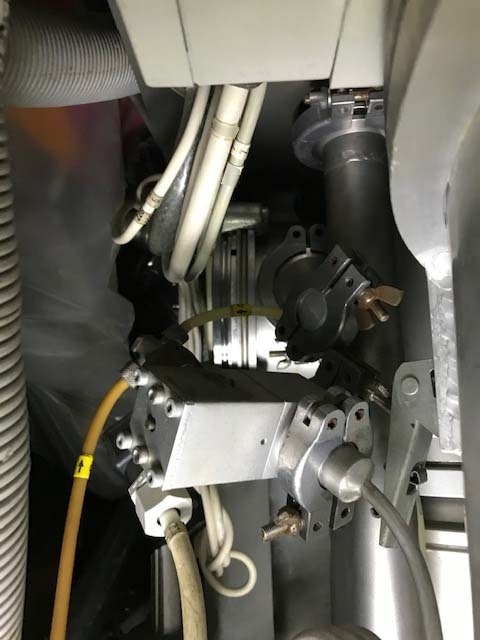

LEYBOLD TMP450 Turbo pump

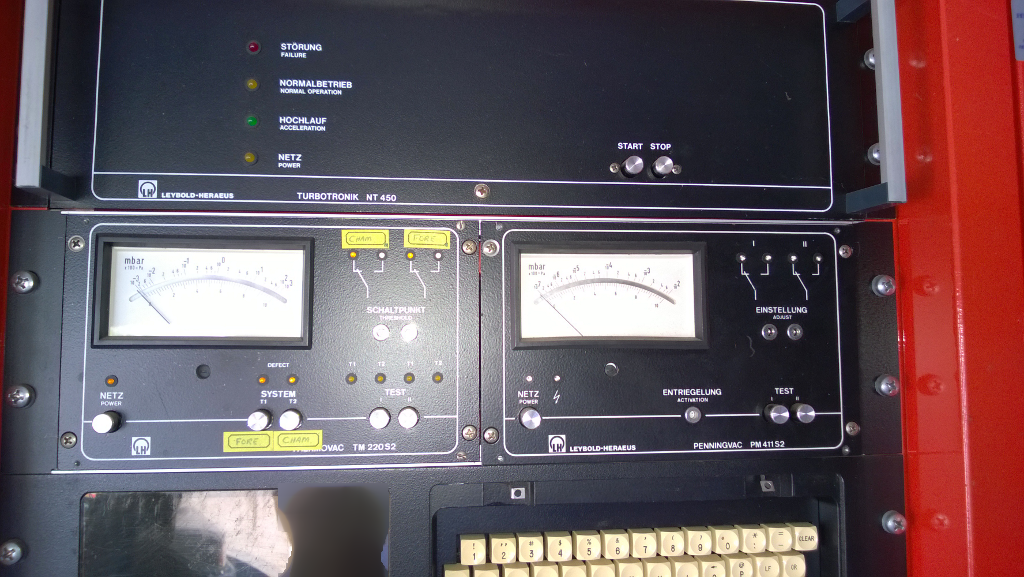

LEYBOLD NT450 Controller
LEYBOLD ES 7.5 RF Power supply, 13.56 MHz, huttinger

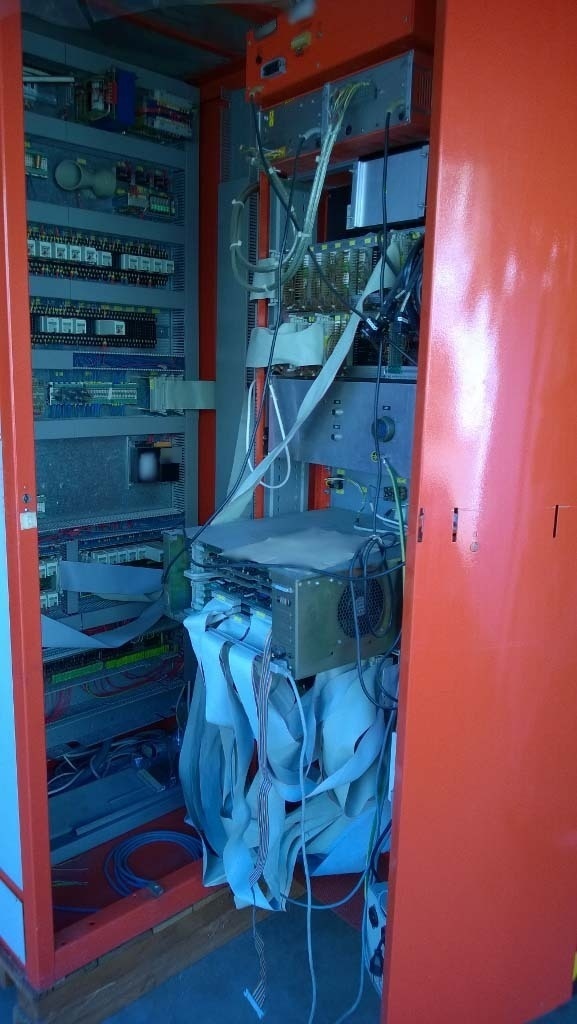

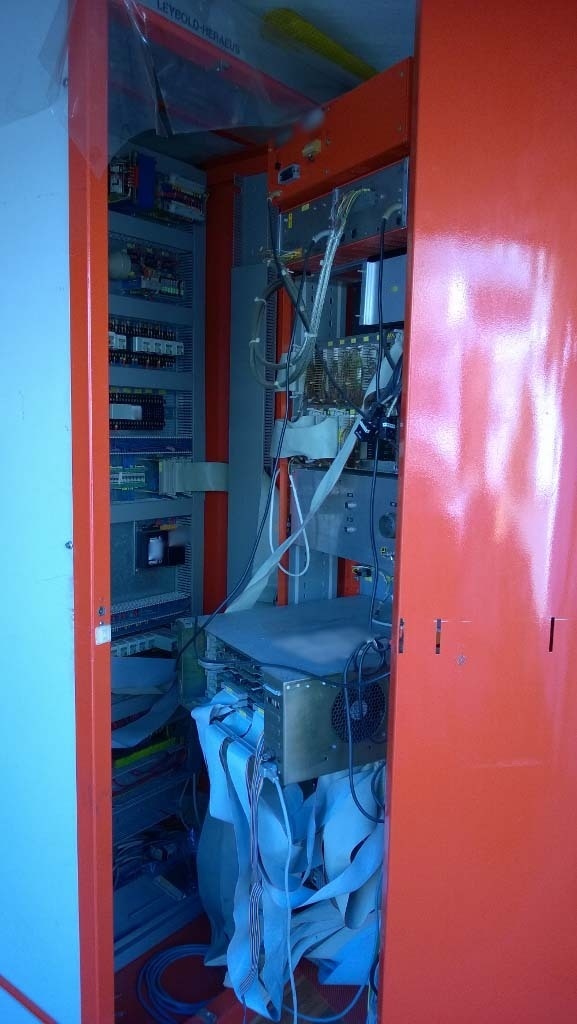

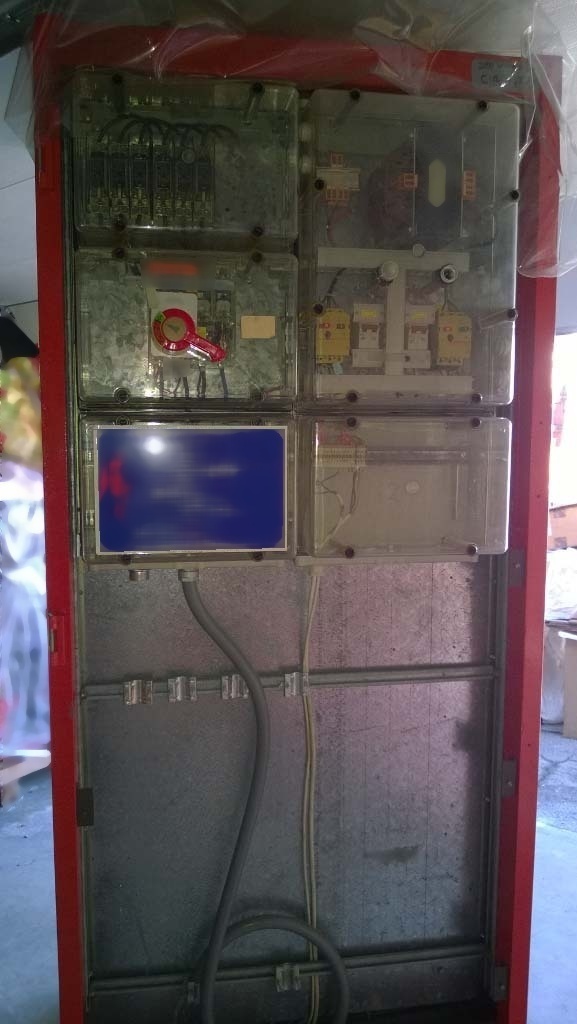

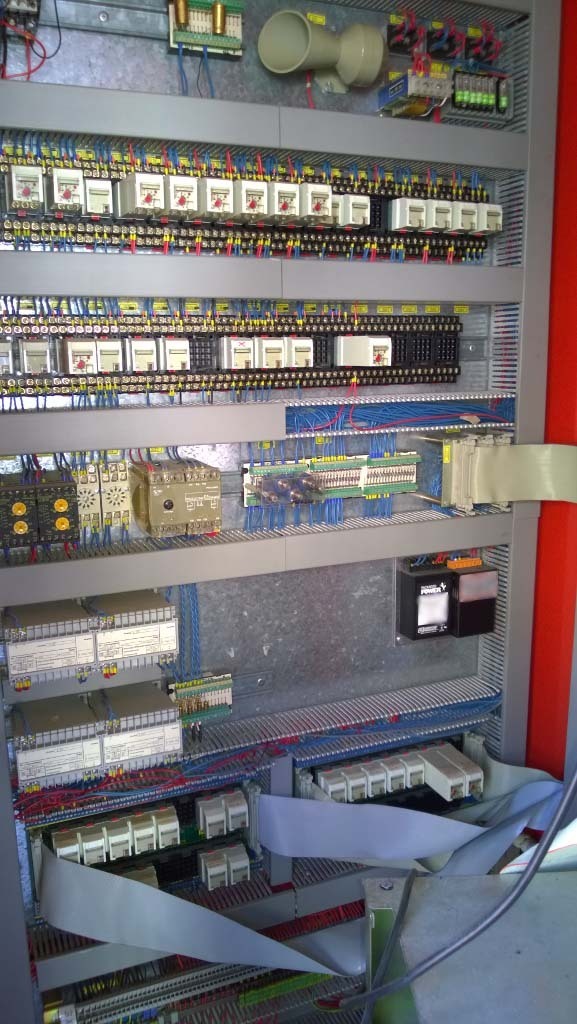

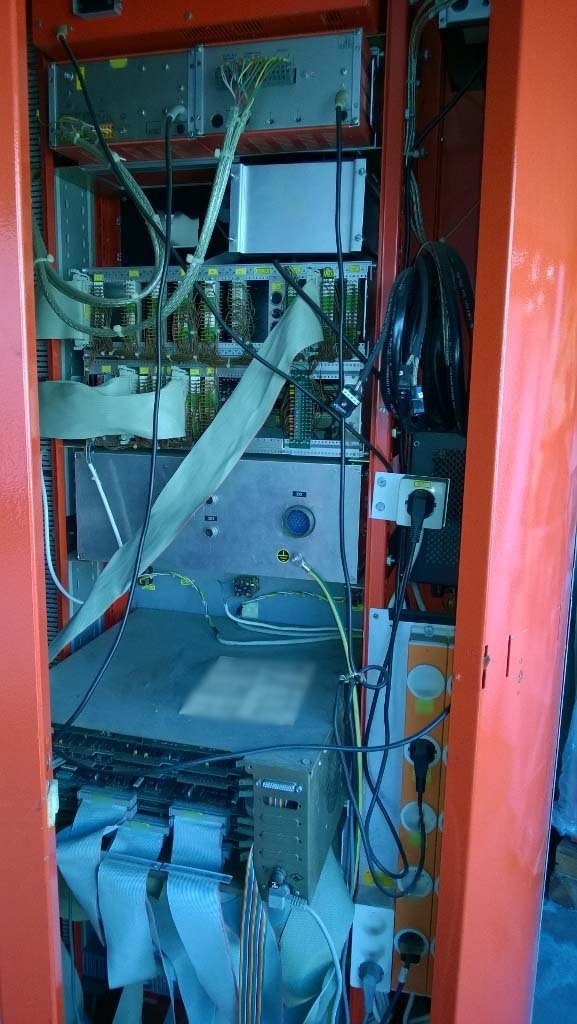

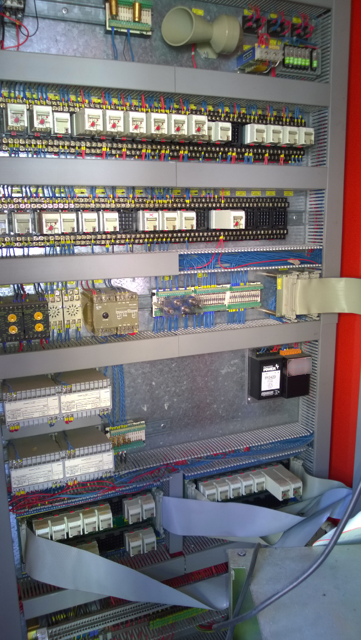

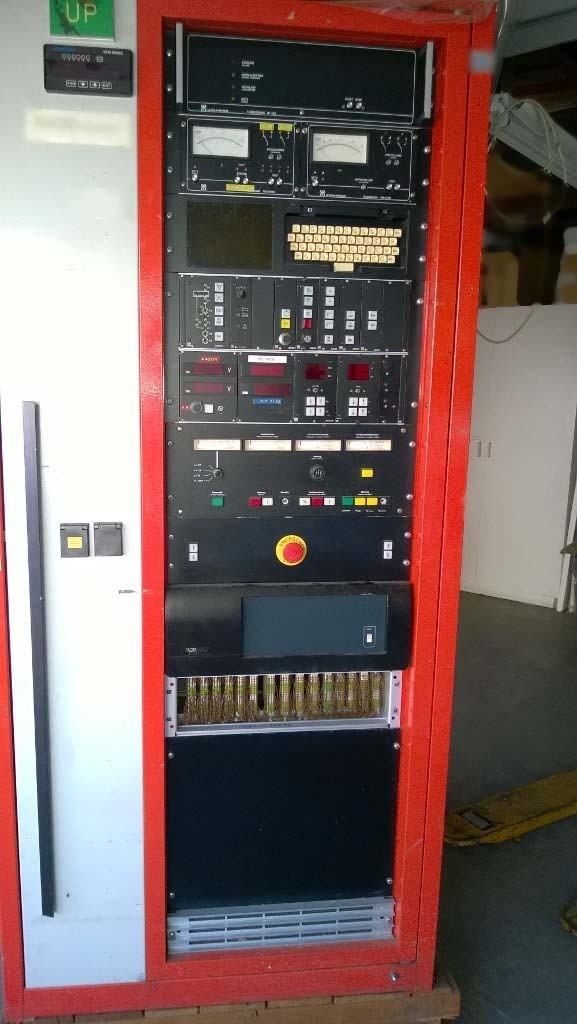

LEYBOLD Control rack: 18kVA, 35A
LEYBOLD Thermovac TM 220S2
LEYBOLD Penningvac PM 411S2
(2) LEYBOLD ME03 0-10V

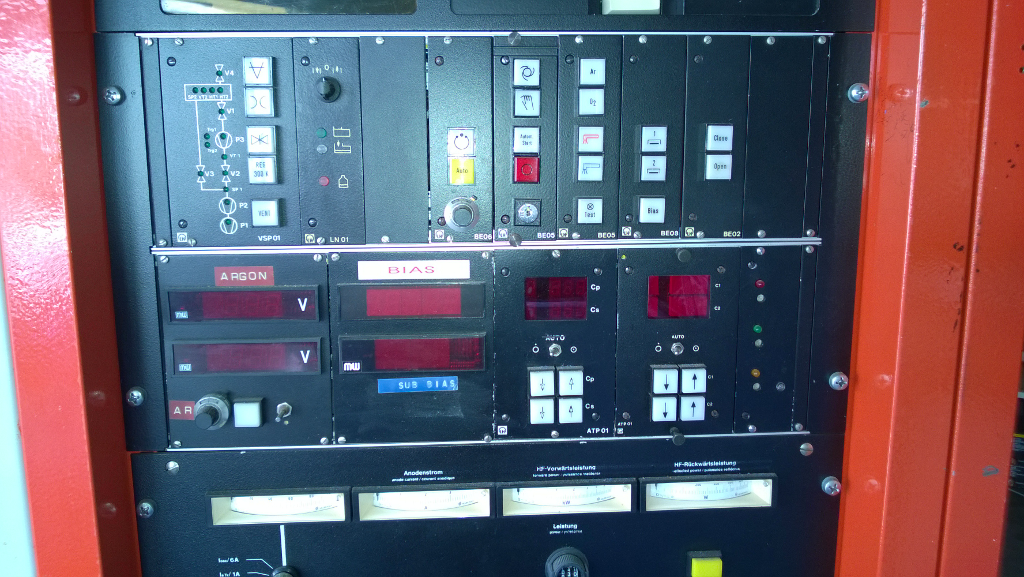

(2) LEYBOLD ATP 01 Digital displays
(2) LEYBOLD Auto switches
Display.
LEYBOLD HERAEUS A550 VZKはスパッタリング装置です-材料の表面に均一で薄いフィルム層を作成するために使用されるコーティング技術の一種です。このシステムは、高品質の均一なコーティングをほぼすべての形状（フラット、カーブ、または複雑なオブジェクト）に堆積するために使用されます。金属、酸化物、半導体、有機フィルム、誘電体など幅広い材料を扱うことができます。VZKスパッタリングユニットA550、カソード（スパッタリング材料の源）、基板（スパッタリングする材料）電源、真空エンクロージャなど、いくつかのコンポーネントで構成されています。カソードは通常、スパッタされているコーティングと同じ材料で作られており、スパッタチャンバーに配置され、活性化されます。基材はスパッタ段に配置され、高圧電源ユニットを使用して電場を作り、陰極材料に向かって電子を加速します。電子が陰極材料に衝突すると、材料をイオン化してイオン爆撃を起こし、物質原子を物理的に真空チャンバーに放出します。これらの原子が基板に到達すると、望ましい材料の薄膜が形成されます。堆積層の厚さは、イオンエネルギー、基板の位置角度、スパッタリング工程が行われる時間の長さを変化させることによって正確に制御することができます。LEYBOLD HERAEUS A550 VZKスパッタリングマシンは、信頼性が高く汎用性が高く、さまざまな材料にコーティングを迅速かつ効率的に堆積させることができます。それは比較的低い電力消費を要求し、容易に携帯用です。このツールは、比較的高い作業温度を維持するために液体窒素冷却ターゲットを使用して、低環境影響を提供するように特別に設計されています。全体的A550、 VZKスパッタリングアセットは、さまざまな材料で均一に薄膜層を生成するための理想的な選択肢です。幅広い材料に効率的で信頼性の高い成膜プロセスを提供し、小規模及び大規模生産に最適です。
