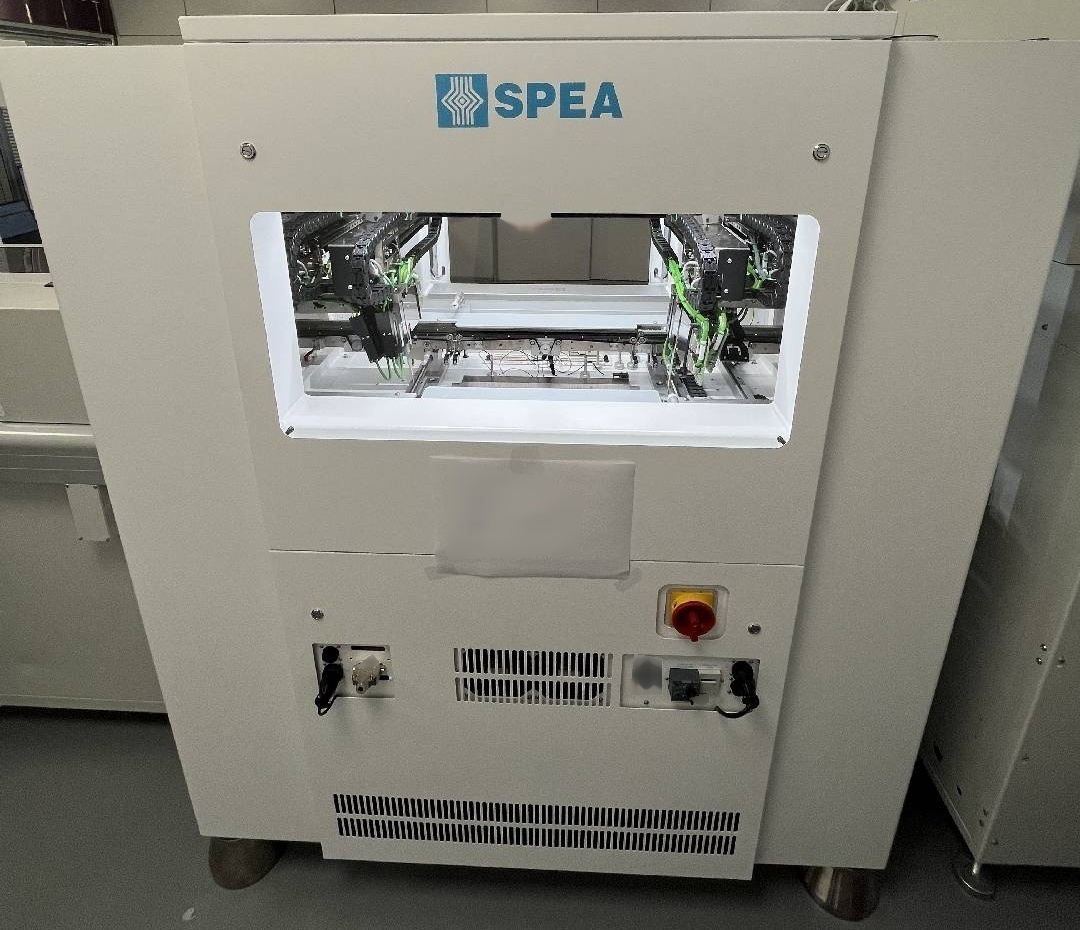

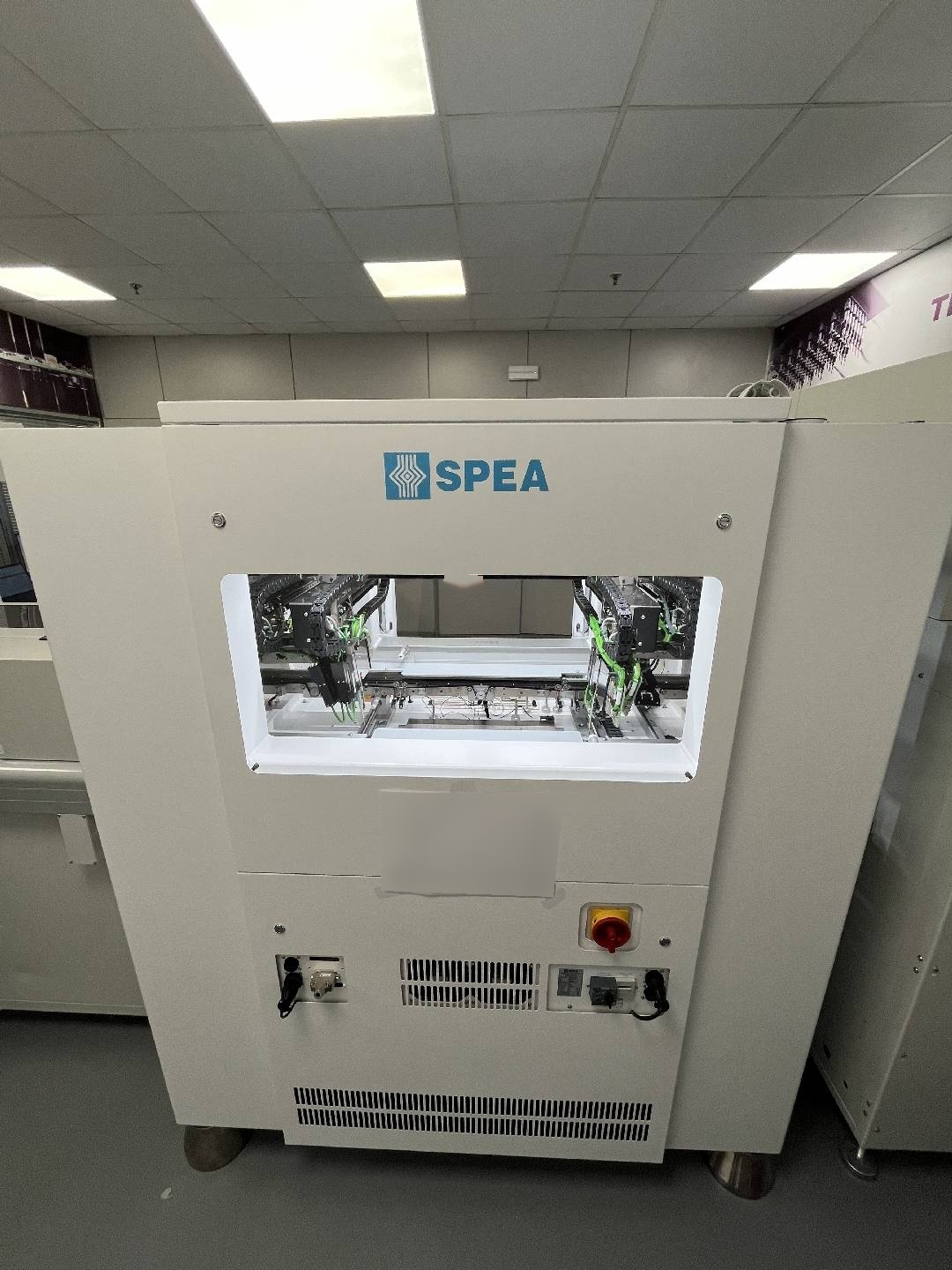

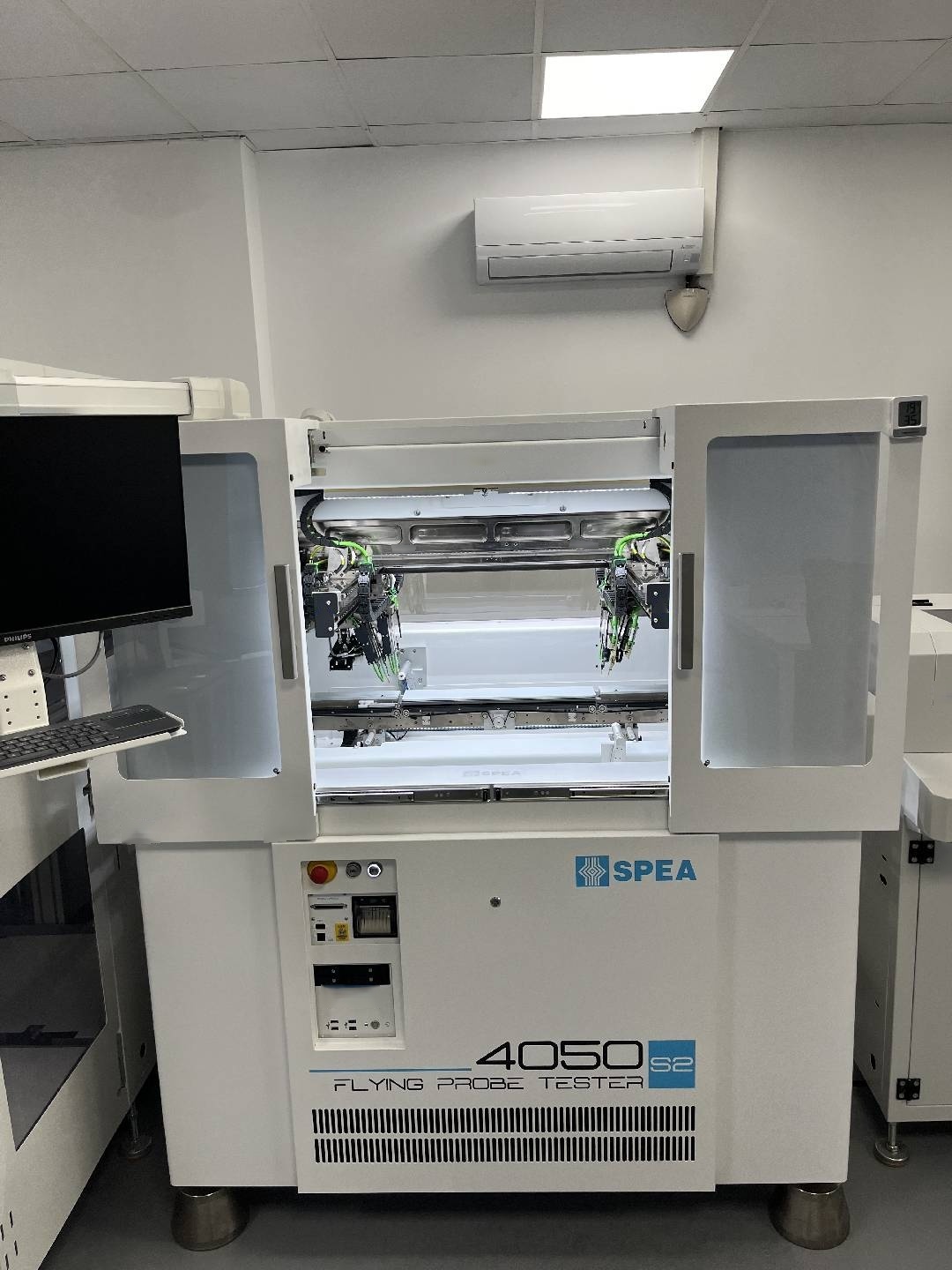

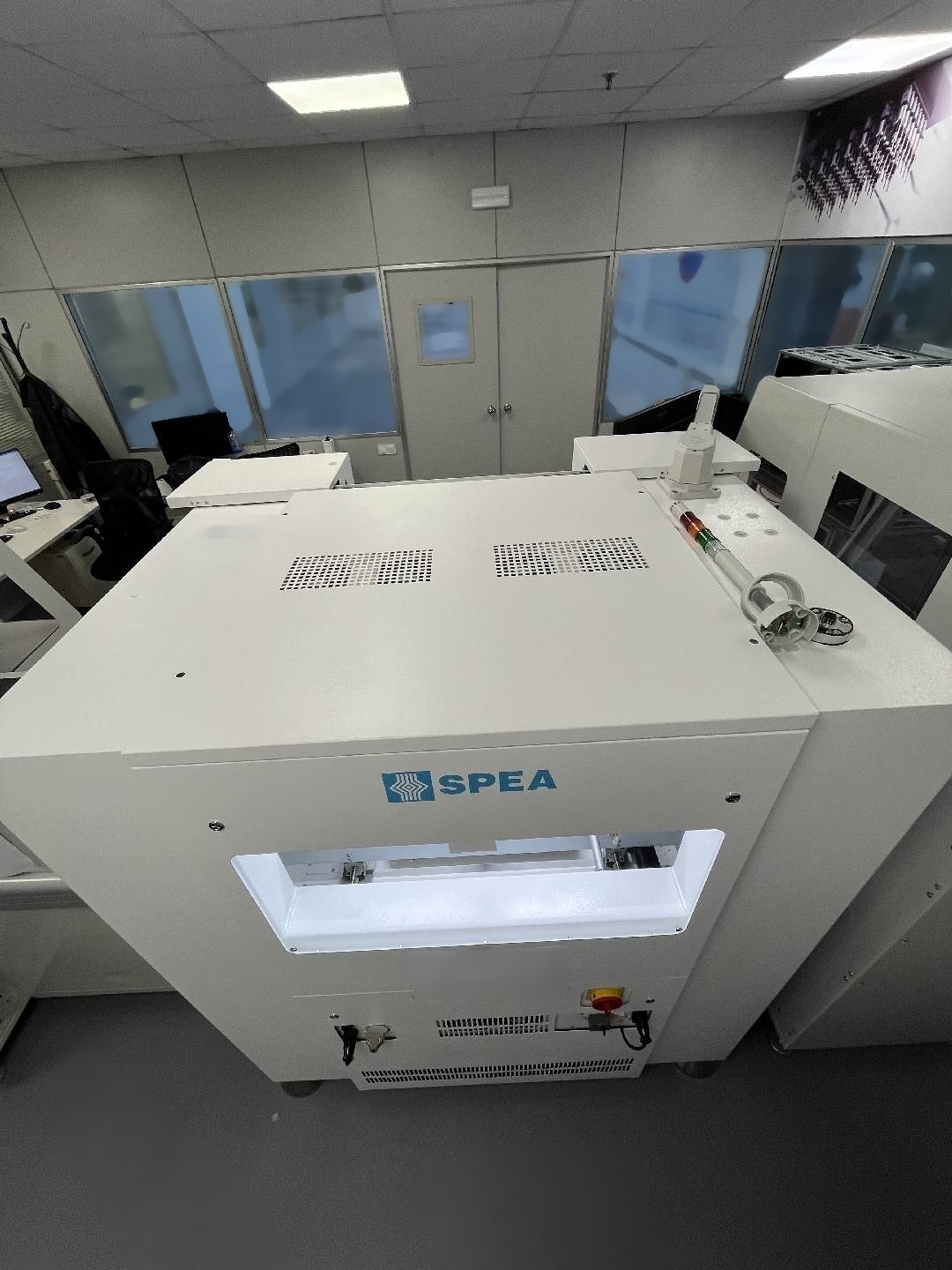

中古 SPEA 4050S2 #293822248 を販売中

SPEA 4050S2は、集積回路（IC）やその他の半導体デバイスのハイスループット試験用に設計された最先端の半導体デバイスプローバです。半導体製造プロセスの重要なコンポーネントとして、プローバーは最終製品に組み立てる前に電子部品の品質と信頼性を確保する上で重要な役割を果たします。SPEA 4050 S2は、最新の半導体試験要件に対応する最先端技術を搭載した汎用性と高度なプローバです。4050S2の主な特徴の1つは、高速かつ正確な位置決め機能であり、幅広い半導体デバイスの効率的かつ正確なテストを可能にします。プローバーには高度なロボットハンドリングシステムと精密モータが装備されており、テスト中のデバイス上の特定のポイントにテストプローブを迅速かつ再現可能に移動させることができます。この高速位置決め機能により、テスト作業を迅速かつ効率的に実行でき、生産のダウンタイムを最小限に抑え、全体的なスループットを向上させます。4050 S2は、高速位置決め機能に加えて、さまざまなデバイスの種類やテスト要件に対応するための高い柔軟性と適応性を提供します。プローバには、さまざまな数のテストプローブやさまざまな接触機構を含む複数のテストヘッド構成が装備されており、さまざまなパッケージタイプとサイズの異なる半導体デバイスのテストをサポートしています。この柔軟性により、半導体メーカーは低ピン数ICから複雑なマルチチップモジュールまで、さまざまな試験アプリケーションにSPEA 4050S2を使用できます。さらに、SPEA 4050 S2は、半導体デバイスの包括的なテストと分析を可能にする高度な測定およびデータ収集機能を備えています。Proberには精密測定器と高度なソフトウェアアルゴリズムが搭載されており、テスト中のデバイスからの電気信号を正確にキャプチャして分析することができます。これらの測定機能により、半導体メーカーは、製品の品質と信頼性を確保するために、詳細な電気特性評価、パラメトリックテスト、および故障解析を行うことができます。さらに、4050S2は生産性と使いやすさに重点を置いて設計されており、テストプロセスを合理化し、オペレータの効率を高める機能を備えています。Proberには直感的なユーザーインターフェイスとソフトウェアツールが装備されており、テストのセットアップ、データの視覚化、テスト結果の分析を簡素化します。自動テストシーケンスとカスタマイズ可能なテストスクリプトにより、半導体メーカーはテストワークフローを最適化し、製品の市場投入期間を短縮できます。結論として、4050 S2は、集積回路やその他の半導体デバイスの高スループット試験のための高度な機能を提供する高性能の半導体デバイスプローバです。SPEA 4050S2は、高速位置決め、柔軟性、精密測定、生産性向上の機能を備え、電子製品の品質と信頼性を確保するために、半導体メーカーにとって多用途で信頼性の高いツールです。
