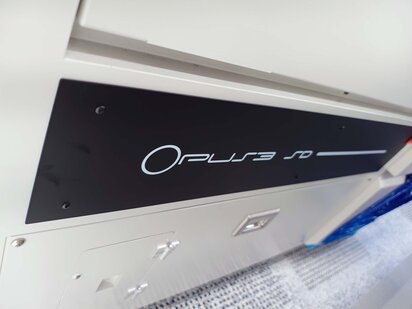

中古 SEMICS OPUS3-SD(e) #293828185 を販売中

SEMICS OPUS3-SD （e）は、集積回路（IC）および半導体デバイスの高精度テスト用に設計された最先端の半導体テストプローバです。この高度なプロービングシステムには、さまざまな革新的な機能と技術が組み込まれており、半導体部品の正確かつ効率的なテストを保証し、製造メーカーはより高い歩留まりを達成し、全体的な製品品質を向上させることができます。SEMICS OPUS3-SD （e） proberの中核には、高度な自動化および制御システムを使用して、テスト中のデバイス（DUT）との一貫した信頼性の高い接触を確保する高精度プロービングメカニズムがあります。プローバには、ナノメートルレベルの位置決め精度を提供する精密な線形ステージが装備されており、接点が狭いICの正確なアライメントとプロービングが可能です。SEMICS OPUS3-SD （e）プローバーの主な特徴の1つは、DUTとの接触を確立するために個別に制御および操作することができる複数のプローブを含む、洗練されたプロービングヘッドアセンブリです。これらのプローブは、優れた導電性と耐久性を備えた高品質の材料から構成され、試験プロセス全体にわたって信頼性の高い電気接触を保証します。SEMICS OPUS3-SD （e） proberには、半導体デバイスで幅広い電気試験を行うための統合試験装置など、高度な測定機能も搭載されています。プローバは、電圧、電流、抵抗、静電容量などの重要なパラメータを高精度で分解能で測定することができ、メーカーはデバイスの包括的なテストと特性評価を行うことができます。精密なプロービングおよび測定機能に加えて、SEMICS OPUS3-SD （e） proberは、テストプロセスを合理化し、全体的な効率を向上させるために、さまざまな自動機能とソフトウェアツールを提供します。プローバーには、自動テストポイント検出と最適化のためのインテリジェントアルゴリズムが装備されており、ユーザーはテストルーチンを素早くセットアップし、手動での介入を最小限に抑えることができます。さらに、SEMICS OPUS3-SD （e） proberは柔軟性と拡張性を考慮して設計されており、ユーザーはシステムをカスタマイズして拡張することができます。プローバは、追加のプローブ、温度制御モジュール、カスタム治具など、さまざまなオプションのアクセサリと拡張機能で構成することができ、ユーザーはさまざまなテストシナリオやアプリケーションにシステムを適応させることができます。全体として、SEMICS OPUS3-SD （e） proberは半導体試験技術の大幅な進歩を表し、幅広い半導体デバイスやICの試験に精度、信頼性、効率性を提供します。プローバーは、高度なプロービングメカニズム、測定機能、自動化された機能を備えており、精度、速度、品質が最も重要な大量の製造環境に適しています。半導体メーカーは、SEMICS OPUS3-SD （e） proberの機能を活用することで、試験プロセスの迅速化、生産コストの削減、製品のパフォーマンスと信頼性の向上を実現できます。
